案例說明

該廠為進行全廠最低供應量運轉，實施以下之措施： 1.宿舍鍋爐節能。 2.假日及夜間關閉辦公棟大廳空調。 3.調降CDA熱回收板熱冰水側差壓。 4.熱水非再生時間保留最低流量。 5.無塵室定點更衣室FFU減量運轉。 6.調整MAU161、162、B63最低運轉頻率。 7.C/R 照明120kW SUPS OFF LINE調整。 8.Dry coil pump關閉節能。 9.BA 壓力調降。

設計理念或改善流程

該廠的改善手法如下：

1.宿舍鍋爐節能：

1-1因最適合人體洗澡之溫度為最接近人之體溫約34~40℃，故可降低熱水的出口溫度

因宿舍熱水為24 Hr供應，但使用熱水尖峰時間僅為08:00~10:00及17:00~22:00兩

個時段，若能降低鍋爐啟機溫度，可減少鍋爐啟機次數及減少瓦斯用量，並於非尖

時段鍋爐維持基本溫度以達節能之目的。

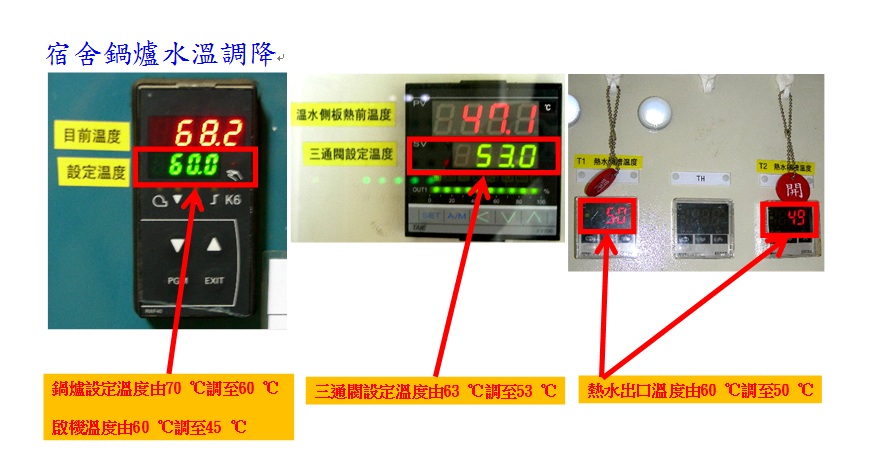

1-2將宿舍鍋爐設定溫度由70℃調降至60℃，鍋爐啟機溫度由60℃調降至45℃；熱水出口溫度由60℃調降至50℃。調整後於夜間尖峰用水時段，觀察熱水出口溫度變化，於非尖峰時段觀察回水PUMP之回水溫度。

2.假日及夜間關閉辦公棟大廳空調：

假日及夜間因LOBBY無人員作業需求，故關閉空調箱。

3.調降CDA熱回收板熱冰水側差壓：

觀察CDA熱回收溫水泵的壓差尚有降低的空間，所以將溫水泵的壓差由目前的0.8kg/cm²調降至0.6kg/cm²，以達節能之目的。

4.熱水非再生時間保留最低流量：

於非再生期間, 逐步調降熱水壓差, 並觀察 Hot DI 之供應溫度 70oC之變化, 如仍可維持動力品質, 持續調降, 最壓力調整至 1.1 kg/cm², 運轉頻率31.6 Hz , 已接近最低運轉頻率, 如持續調低, check valve 動作無法觀察, 恐有斷水之風險, 故停止調整。

再生期間, 原運轉模式為加開鍋爐一台, 並將壓力會恢復至 1.3 kg/cm², 經測試於再生時, 也將調降壓力至 1.1 kg/cm², 2B3T 運作正常。

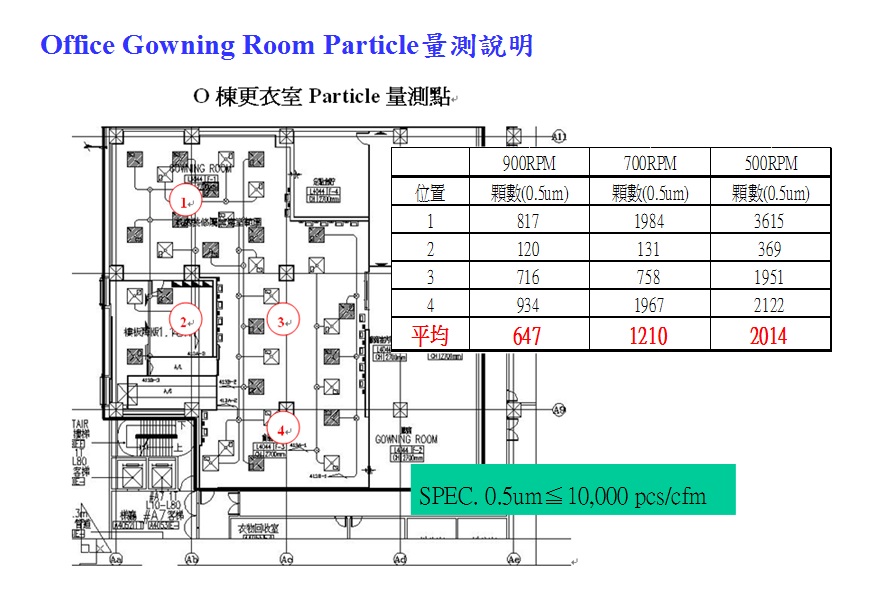

5無塵室定點更衣室FFU減量運轉：

將運轉頻率由900RPM調整至700 RPM，再調整至500RPM(最低)。

量測三種不同轉速下之Particle，需達最低標準0.5um≦10,000pcs/cfm。

6.調整MAU161、162、B63最低運轉頻率：

因目前L10 Pump區室壓控制在0 Pa，MAU最低運轉頻率為25Hz，調降最低頻率設定測試，以降低運轉成本

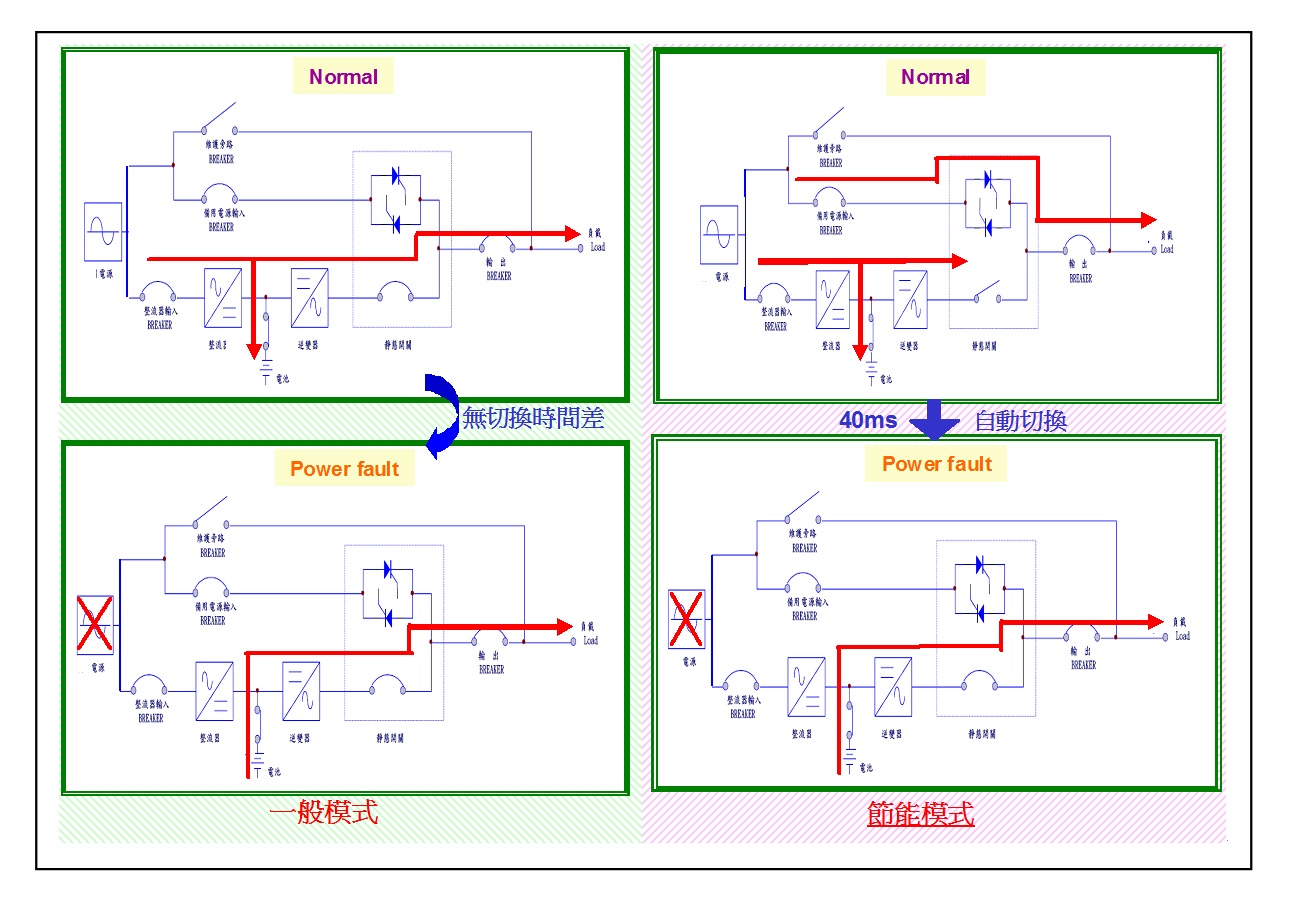

7.C/R 照明120KW SUPS OFF LINE調整：

SUPS設備可以調整成為“節能模式(ECO)”運作, 可降低耗電量, 達節能目的.但機組切換為節能模式後, 遇電源故障時(如台電停電)將有40ms切換時間。

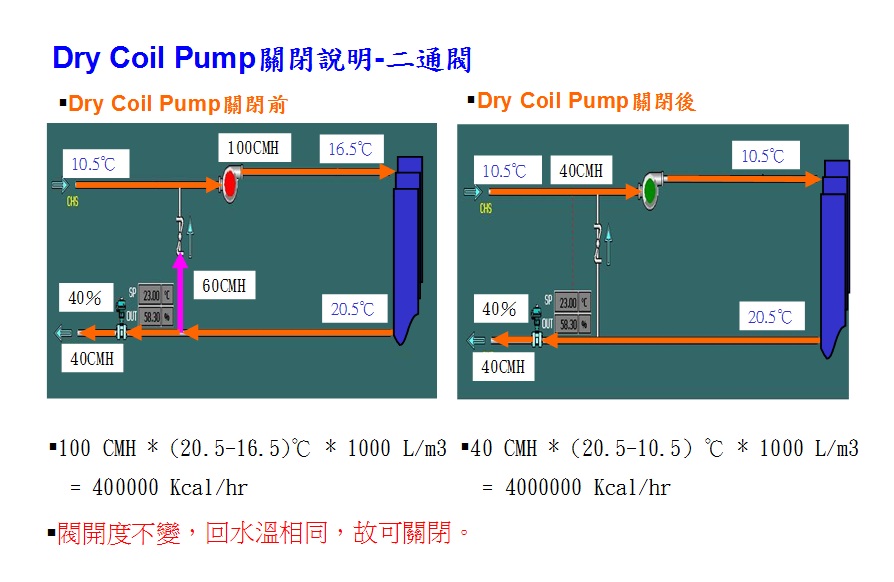

8.Dry coil pump關閉節能：

因應目前9℃冰水出水溫度已調高至10.5℃，已高於無塵室露點溫度9.8℃(盤管不會結露)，故可將Dry Coil Pump關閉節能。

9.BA 壓力調降

BA供應壓力原始設定壓力為5.9 kg/cm²，而動力品質管控值為4kg/cm²，故有調降空間。

9-1.原始壓力設定為空車： 5.9 kg/cm²、重車： 5.6 kg/cm²。
9-2.調整後壓力設為空車： 5.2 kg/cm²、重車： 4.2 kg/cm² 。
