變壓器TIE單邊供電
338
變壓器
雙迴路
TIE(Time Interval Error)
節能
99年度
案例編號：99-PS-009 ｜ 行業別：電子零組件製造業 ｜ 技術別：電力系統(PS)
329
(千度)
31
(公秉油當量/年)
182
(公噸/年)
725 仟元/年
0 仟元/年
0.0 年
案例說明
1.該廠廠區低壓電力設計採雙迴路供電，以增加設備供電可靠度。 2.變壓器耗能的來源可分為兩種一.鐵損(定值) 二.銅損(隨負載平方比增加)。 3.將廠內低壓盤負載率較低,下游負載特性較不影響生產之變壓器透過公式計算利用TIE的方式將耗能降到最低，以達到節能目的。
設計理念或改善流程

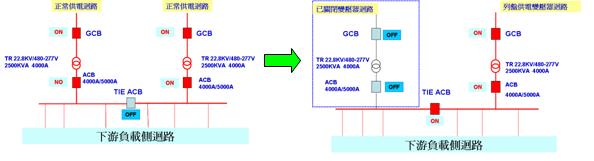

該廠改善後狀況如下：
2,500KVA低壓列盤A迴路負載率1.4% B迴路1.7% TR鐵損4,700W，銅損17,439W
A迴路變壓器耗能:(4,700+17,439x1.4%X1.4%)/1,000=4.7kW
B迴路變壓器耗能:(4,700+17,439x1.4%X1.4%)/1,000=4.7kW
A TIE B迴路變壓器耗能: (4,700+17,439x3.1%X3.1%)/1,000=4.7kW
可節能:4.7+4.7-4.7=4.7kW
