案例說明

館內2號空調機房共設置冰水泵30hp兩組及冷卻水泵30hp兩組，每具每小時消耗約22kW，年運轉時數約為4,380小時，預計汰舊換新並增設變頻控制器。

設計理念或改善流程

1.改善前狀況:
(1)原使用冰水泵30hp及冷卻水泵30hp之年運轉時數約4,380小時，如將其水泵增設變頻控制器，推估則可由原先之60Hz降頻至50Hz，運轉效率略微降低至1.5%，但不影響其揚程及使用狀態，且可降低啟動電流，具有安全及節電雙重功效。
(2)未增設變頻器前(60Hz)之年耗電量約為:
(22kW+22kW)×4,380小時=192,720kWh/年。
2.改善後狀況:
更新水泵及安裝變頻器後(50Hz)之年耗電量約為:
(22kW+22kW)×4,380小時×60%(負載率)=115,632kWh/年。
3.年節省用電: 192,720kWh/年-115,632kWh/年=77,088kWh/年=77.09仟度/年。
4.年減少電費: 77,088kWh/年×2.7元/度(年平均值)=208,137元/年。
5.年CO2減量:77.1仟度/年×0.509=39.24公噸/年。
6.推估投資金額:1,500仟元。
7.回收年限: 1,500仟元/208.1仟元/年=7.2年。

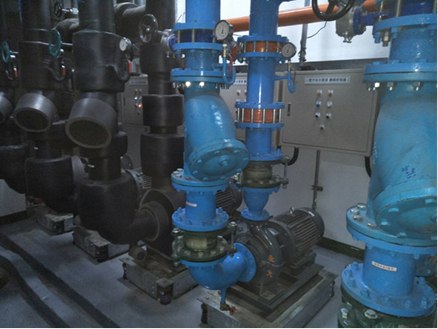

舊水泵實照

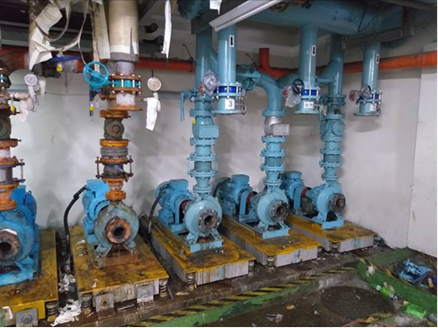

新泵浦導入變頻實照
