案例說明

該館為移轉尖峰負載實施以下之節能措施： 1)該館用電採用特高壓二段式電費計價，由該計價方式(如下表)可知電費分為基本電費及流動電費。基本電費以經常契約容量乘以單價收費，流動電費以尖、離峰時間分別計算電費，其差距約2.6倍。由此可知利用儲冰式冷凍機於離峰時間製冰尖峰時間融冰，不僅可降低最高尖峰負載之基本電費，且可因流動電費之價差節省電費。 2)該館對於原有設計不良無法使用之儲冰機組，以改變最少最節省方式重新設計改善，改善後不僅可轉移尖離峰電力，利用尖離峰電力價差節省流動電費，且降低全館最大尖峰負載，可減少契約容量，節省基本電費。

設計理念或改善流程

該館改善後狀況如下：

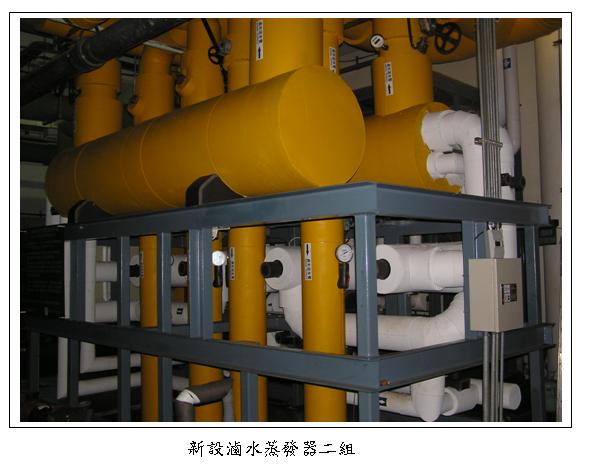

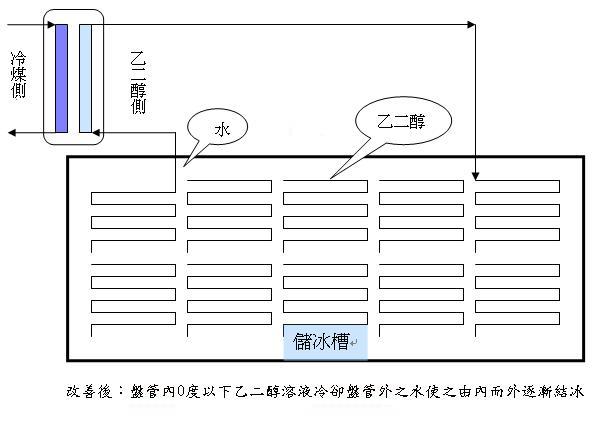

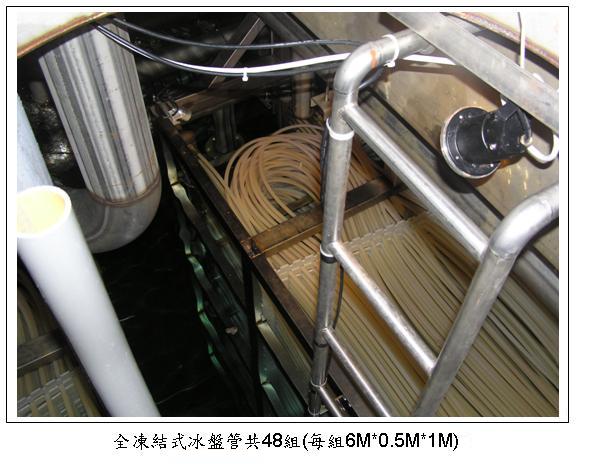

該管的改善以配合原有設備修改為主，在變動及更換最少花費最省的前提下，一方面需遷就已完成無法更動之現有設備、設施空間，考量相關設備原設計功能，及其他附屬設備之運轉模式，另一方面又要達成原設計儲冰容量之預期目標，經詳細勘查、計算、量測，最後決定以修改蒸發器之熱交換方式與儲冰槽之運轉模式為主。該改善案以新設滷水蒸發器二組，管側走R-22冷煤，殼側走乙二醇溶液。儲冰槽(14M*3.6M*5.2M)改為全凍結式動態冰盤管儲冰方式，利用原有儲冰槽(冰泥槽)在槽內安裝全凍式儲冰管排及不銹鋼配管，由48組(每組6M*0.5M*1M)冰盤管所組成。當乙二醇溶液與冷煤熱交換後，成為0度以下低溫之乙二醇溶液送進儲冰槽之冰盤管內，此時低溫乙二醇溶液(滷水)循環於盤管內，外為不斷循環之水(以避免儲冰槽內完全結冰)，冰結於盤管外，由內向外逐漸結厚。於融冰負載時，再由外向內逐漸融冰。改善後儲冰機組系統如圖二所示。

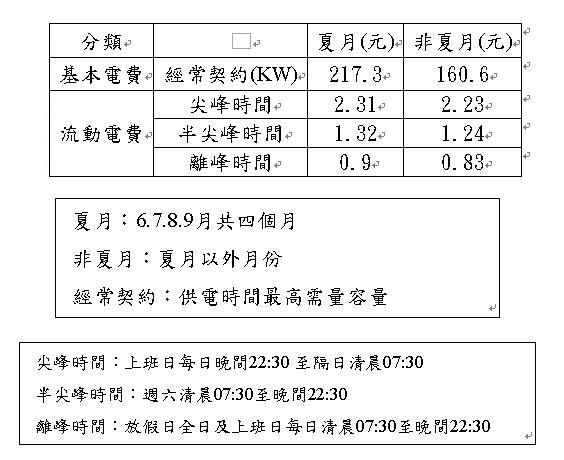

高壓二段式電價如下：
