節省電力

0

(千度)

能源節約量

0

(公秉油當量/年)

減碳量

0

(公噸/年)

節省費用

0 仟元/年

投資金額

3,956 仟元/年

回收年限

0.0 年

案例說明

該校以低成本客製化節量系統所建構之自動水錶、電錶、課表、需量控制等四大監控項目，作為該校電能管理系統，經評估約3年內就可回收。

設計理念或改善流程

該校經改善後狀況如下：

1) 需量管理節能

該校節量系統採用該校內部既設之乙太網路系統，應用雙電源嵌入式需量控制裝置，經由 Modbus/TCP乙太網路通訊介面，透過伺服器模式及用戶模式進行網路資料互換及控制，300RT以上冰水主機採DC4~20mA採線性卸載(調整50-95%負載率)，150RT以下冰水主機採分段卸載，可達到高準確度之監控尖峰用電需量，以大幅降低超約機率。

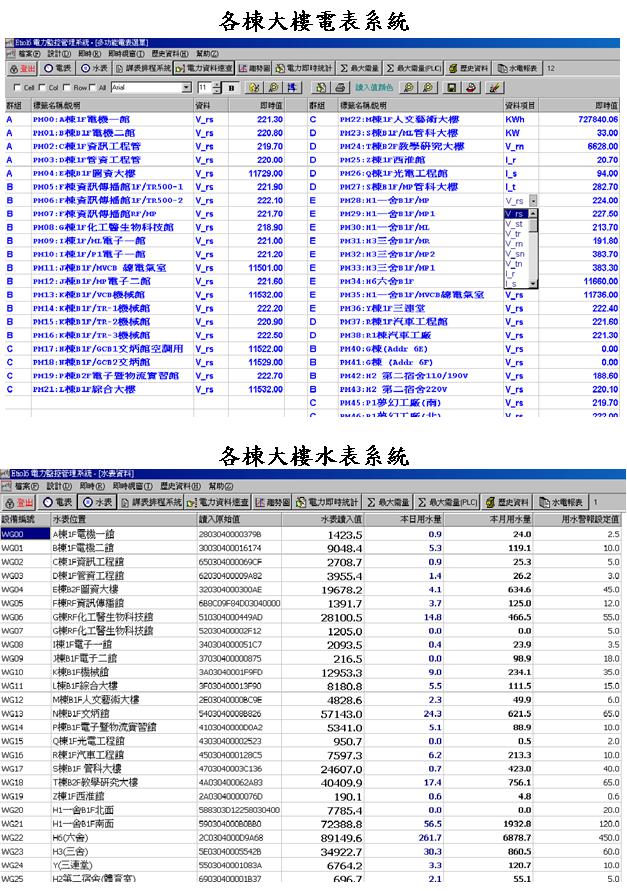

2)用水管理節能

經由 Modbus/TCP乙太網路通訊介面，將學校每棟用水量傳送回節能監控系統，系統若發現該棟大樓超過用水上限會立即警示，此時會派技工人員進行檢查以達到節水效果。

3)電能管裡節能

經由 Modbus/TCP乙太網路通訊介面，將學校每棟用電量傳送回節能監控系統，使用單位可管控每月用電預算，開源節流以達到節能效果。

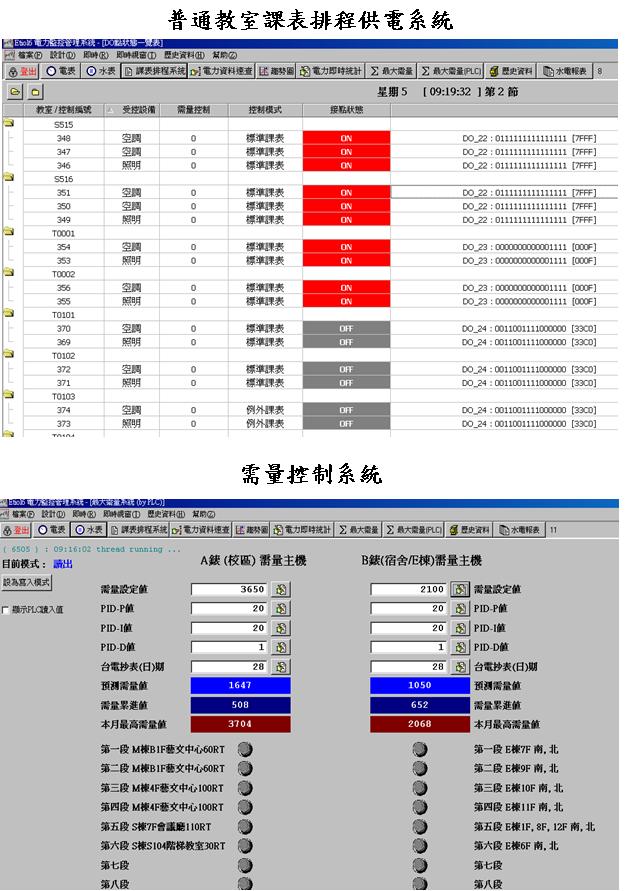

4)課表管理節能

經由 Modbus/TCP乙太網路通訊介面DO輸出模組，將學校各棟普通教室照明及空調配合節能軟體系統，按照課表節數自動控制供電與關電，如需調課、補課或臨時借用教室時，授課老師可提出申請用電，教務處課務組可透由網頁模式進行教室排程設定，以達到節能效果。

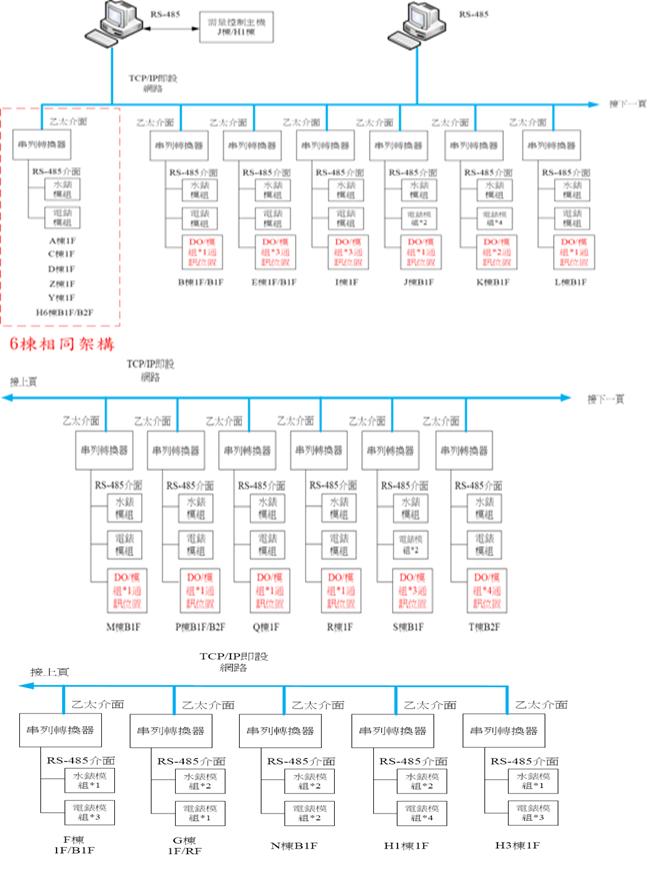

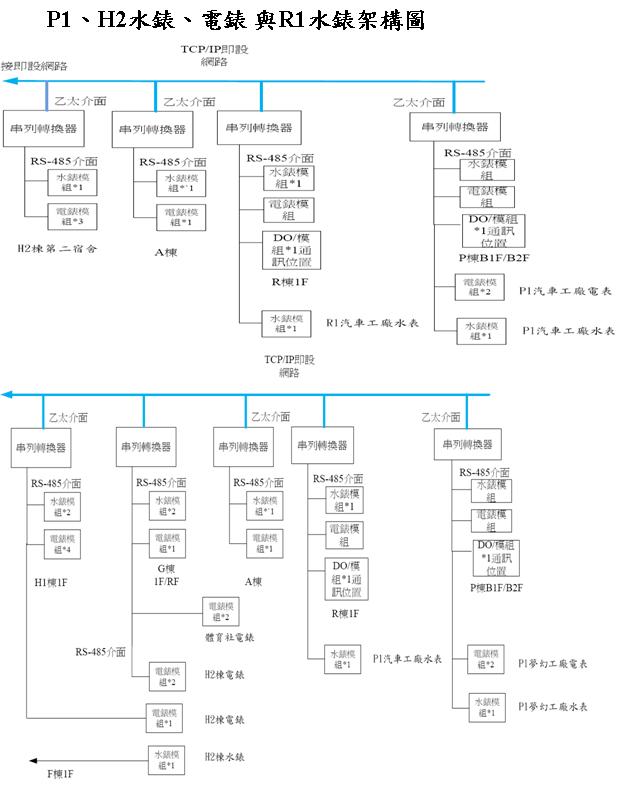

該校園節能管理系統架構：
