節省電力

51

(千度)

能源節約量

5

(公秉油當量/年)

減碳量

25

(公噸/年)

節省費用

16 仟元/年

投資金額

1,470 仟元/年

回收年限

9.3 年

案例說明

1.將30噸與20噸冰水主機各1台往復機汰換成1台50噸高效率變頻螺旋機。 2.將15HP冰水泵與冷卻水泵汰換成10HP冰水泵與冷卻水泵。

設計理念或改善流程

一、改善流程：
1.改善前：
30噸與20噸各1台往復式冰水主機。
15hp冰水泵與冷卻水泵各1台。
2.改善後：
汰換成1台50噸高效率變頻螺旋機。
汰換成10hp冰水泵與冷卻水泵各1台。
二、冰水主機暨附屬設備汰舊換新效益：
1.改善前：
30噸冰機改善前耗電(kWh) = 27.3kW x 2,000 小時/年*0.85%/負載= 46,410度/年。
20噸改善前耗電(kWh) = 30.5kW x 2,000 小時/年*0.85%/負載= 51,850度/年。
冰水泵=12.2 kW x 2,000 小時/年 = 24,400 度/年。
冷卻水塔=11.2 kW x 2,000 小時/年 = 22,400 度/年。
總耗電量 = (46,410度/年+ 51,850度/年+ 24,400度/年+ 22,400度/年) = 145,060度/年。
2.改善後：
50噸冰機改善後耗電(kWh) = 35kW x 2,000 小時/年*0.85%/負載= 59,500度/年。
冰水泵=8.4 kW x 2,000 小時/年 = 16,800 度/年。
冷卻水塔=9.11 kW x 2,000 小時/年 = 18,220 度/年。
總耗電量 = (59,500度+ 16,800度 + 18,220度)= 94,520度/年
3.節電量：145,060度/年-94,520度/年= 50,540度/年

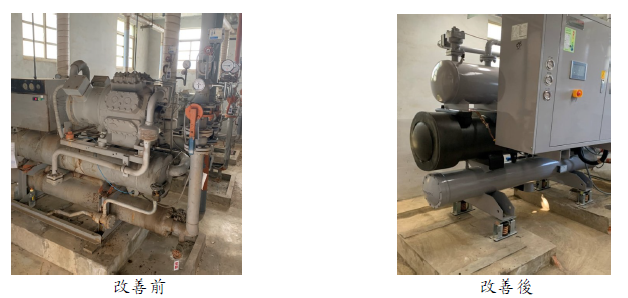

                                           111-B01-109-AC03_冰水主機改善前後對照圖
