節省電力

2,900

(千度)

能源節約量

277

(公秉油當量/年)

減碳量

1,607

(公噸/年)

節省費用

6,670 仟元/年

投資金額

0 仟元/年

回收年限

0.0 年

案例說明

該廠將冰水系統採一次側變流量運轉，提升運轉效率並降低冰水二次測運轉之 不平衡能源損失，並節省二次冰水泵及三次冰水泵安裝費用。

設計理念或改善流程

1.該廠改善狀況如下：

 1.1 冰水一次側變流量(VPF)設計, (揚程48m):

 P4 5ºC冰水泵耗電為 = 35kW*4(sets)=140kW。

       P4 12ºC冰水泵耗電為= 40kW*5(sets)=200kW。

 1.2 冰水一次側定流量二次側變流量(P-S)設計, (揚程36m+12m):

 P4 5ºC 一次冰水泵(定頻) = 37.3kW*3(sets)=112kW。

 P4 5ºC 二次冰水泵(變頻) = 45kW*3(sets)=135kW。

 P4 12ºC 一次冰水泵(定頻) =56kW*4=224 kW。

 P4 12ºC 二次冰水泵(變頻) = 50kW*4(sets)=200kW。

 1.3 冰水一次側變流量(VPF)設計與冰水一次側定流量二次側變流量(P-S)設計  耗電差異：

 (VPF)設計總耗電量:140+200=340kW。

 (P-S)設計總耗電量: 112+135+224+200=671kW。

 1.4 計算: P4冰水系統為一次側變流量時, 每年可省之電量。

 =[671-340](kW)*8,760(hr/year) = 2,900 MWh /年。

2. 冰水泵依使用端負載之需求，自動調整冷卻水流量之供應，以減少不必要的

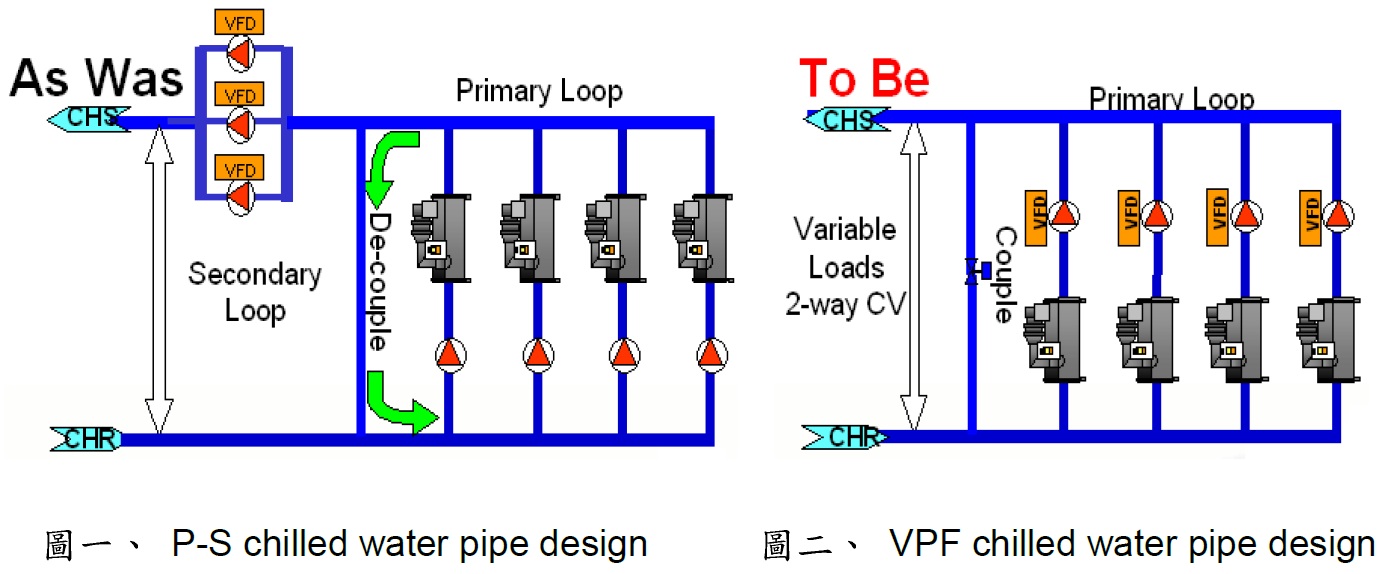

   泵浦能源消耗。圖一、為原有一次側定流量二次側變流量冰水系統管路設

   計，圖二、為新設一次側變流量冰水系統管路設計。

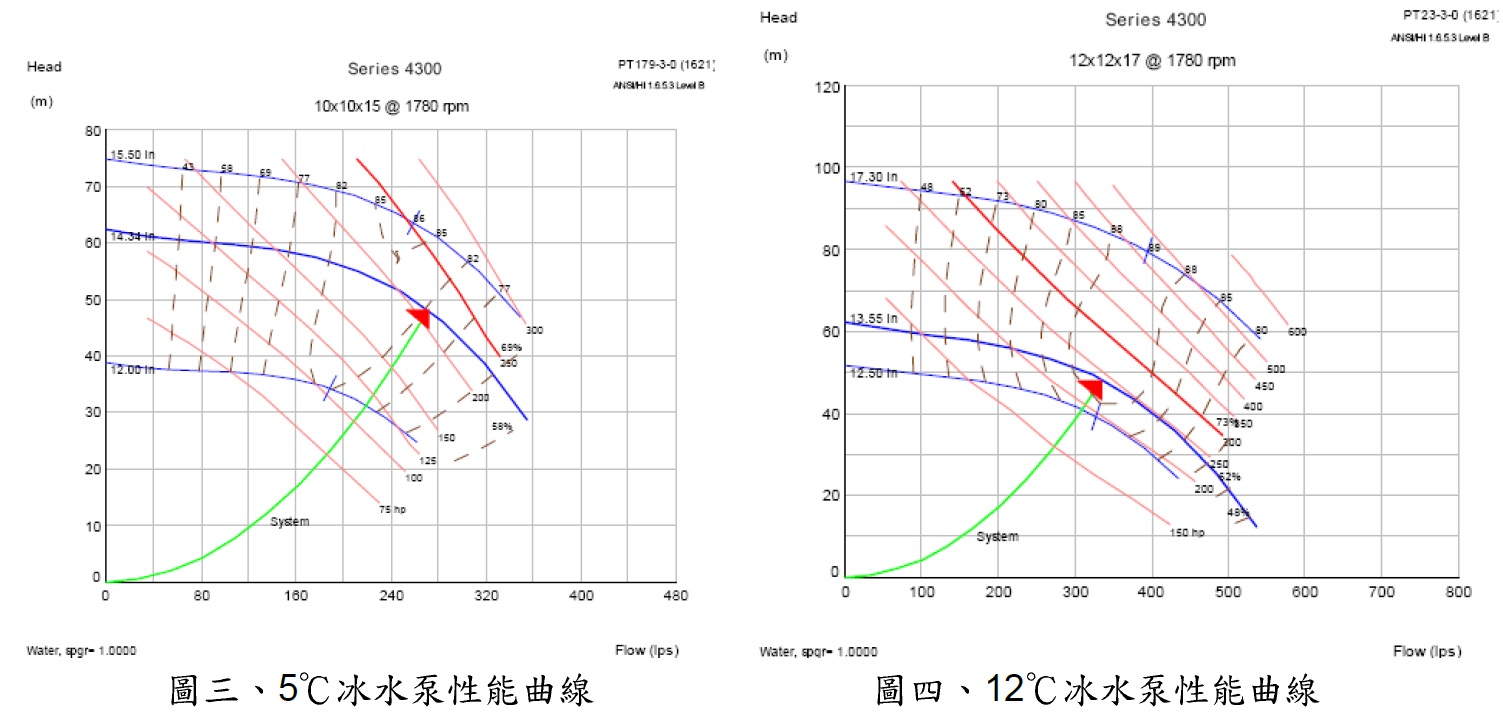

3. 依照台灣綠建築及美國LEED協會規範，超過100HP以上泵效率需達80%以

   上，如圖三及圖四冰水泵曲線所示。

4.該廠P4冰水泵系統控制方式從過去P-S系統(一次側定流量二次側變流量)改為

  VPF系統(一次側變流量)，可減少一次側過多的冰水輸出, 而導致一二次側冰

  水不平衡且過量輸出的浪費。

  對整體冰水系統而言，可節省約40~50%之冰水泵運轉電力，即節省2,900

  MWh/年耗電，節省電費約 : 2,900 MWh x 2.3元/KWh =6,670仟元/年。

5.實體說明：

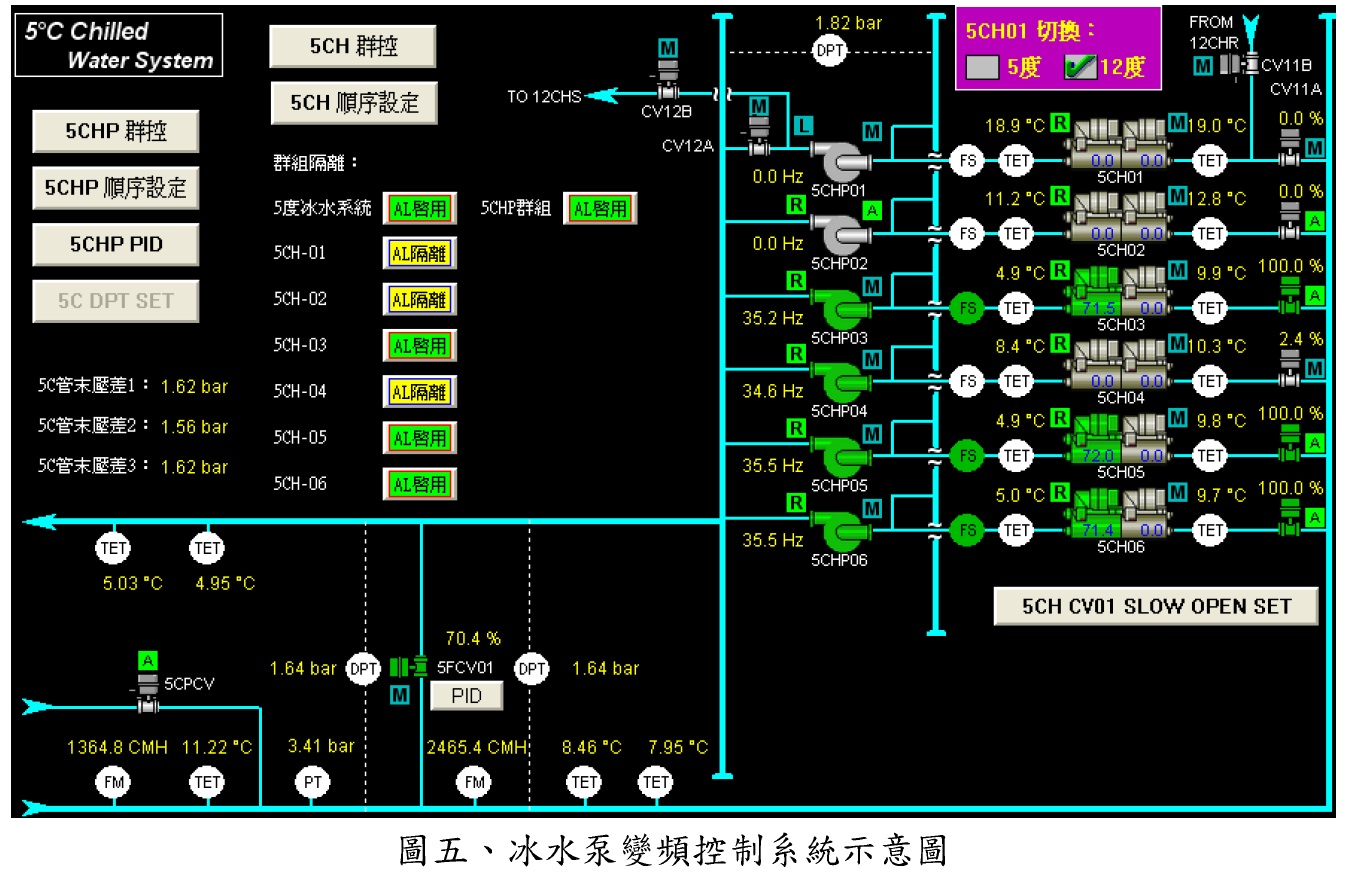

  5.1該廠P4 冰水泵變頻控制系統示意圖，如圖五所示：

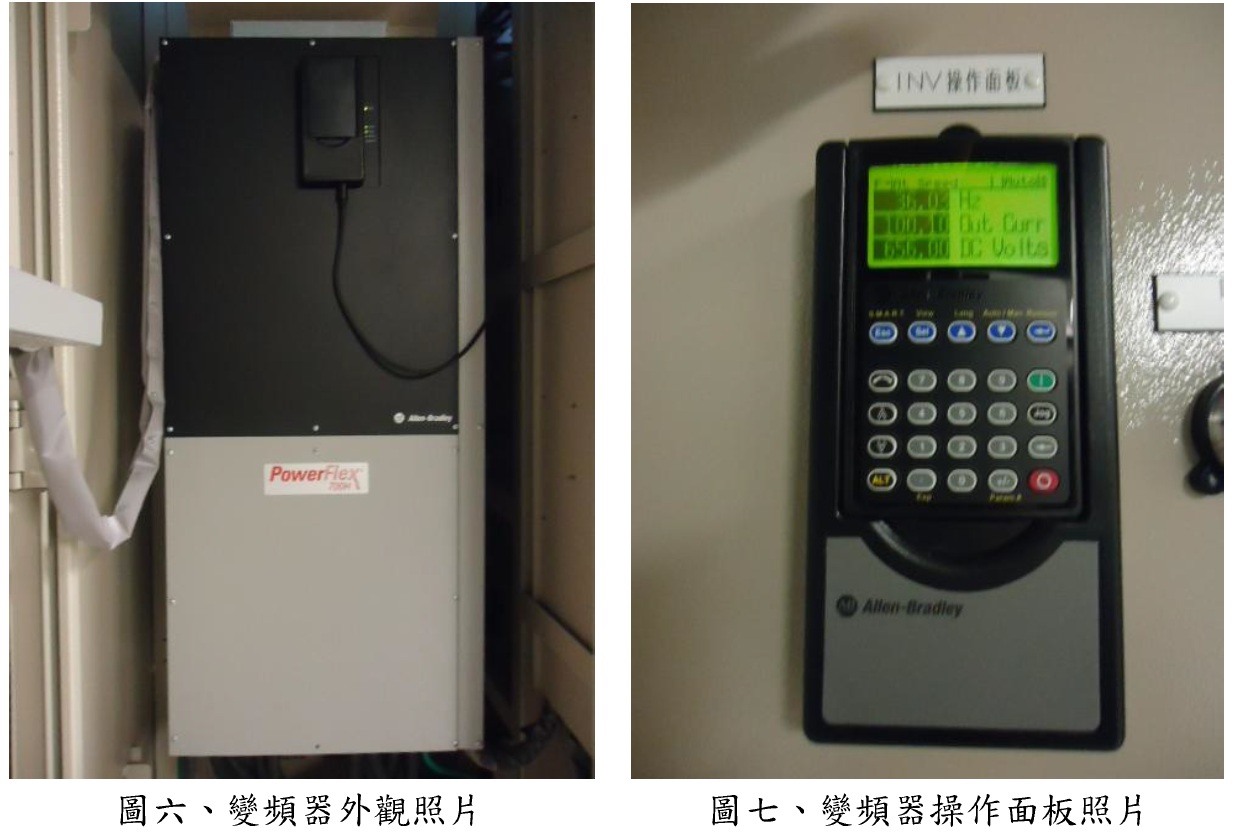

  5.2冰水泵變頻器，如圖六及圖七所示：
